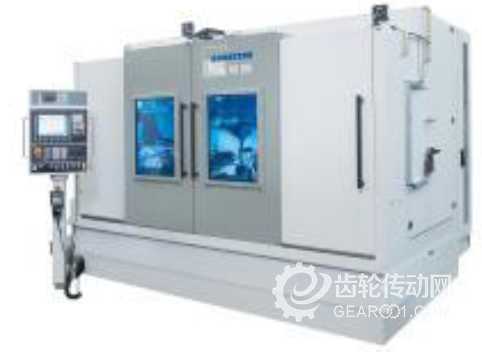

汽車行業技術的持續發展正在迅速改變生產技術——即便是例如傳動軸外圓磨削這樣的成熟工藝。這類部件的幾何尺寸細節日益復雜化，必須以高精度完成最終加工。因而，制造企業依靠機械工程研發出針對軸類件的個性化磨削解決方案，最好還可以整合到整體生產線中。埃馬克集團的磨削專家們正好在這樣的大環境下處于有利地位：以 HG 208 臥式外圓磨床為例，在批量生產中，為軸類件的精密加工提供了解決方案。基于模塊化設計原理，這類機床可以根據不同的加工任務進行調整，并集成到埃馬克生10 產線中。

在許多機床上，“高度柔性化”的磨削技術根本難以想象：電機驅動軸、復雜的凸輪軸或曲軸以及傳動軸是需要截然不同的細節化解決方案——例如，這些不同的解決方案，取決于是否執行單一磨削工序、多個平行磨削工序還是內外磨削組合工序。此外，根據部件和磨削工藝技術，用戶還需要額外的工藝技術模塊，例如在線測量裝置、用于 CBN 和剛玉砂輪的修整單元、自動化動平衡單元等。“恰恰是這些截然不同的要求決定著 HG 208 臥式外圓磨床的研發”，總部設于薩拉赫的埃馬克機床有限公司總經理 Guido Hegener 博士解釋說。“我們?yōu)榭蛻籼峁┛珊啽?0 集成到標準化機床上的各種工藝技術模塊。例如，HG 208 在配備一個或兩個十字滑臺后，每一個都可以安裝不同的內外磨削主軸。又或者，通過使用 B 軸或中心驅動，我們可以為客戶特定的應用程序提供最佳的解決方案。”

完美適用于 CVT變速器

以 CVT 變速器為例，可說明這種高度靈活的方案是如何影響和推動汽車行業的發展的。目前，這類工藝技術越來越多地應用于現代混合動力驅動系統中，并將內燃機和電動機的驅動力有效地結合在一起。其中，中央 CVT 傳動軸是生產過程中對磨削工藝的真正挑戰：一方面，工件控制輪表30 面需要通過傾斜角度精確加工。另一方面，軸向軌道滾珠槽也必須加工。埃馬克將這兩道工序在一次裝夾中完成，以避免二次裝夾錯誤并同時實現高精度。為了凹槽加工，機床配備有可修整的陶瓷 CBN 砂輪，通過合適的修整系統可使球道質量保持在最佳水平。

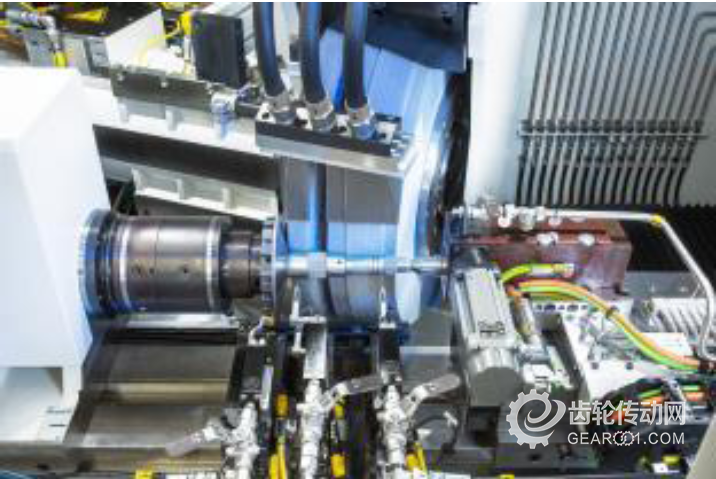

為了加工主軸上的錐形表面(以及其他軸上類似的表面)，埃馬克目前擴展了 HG 模塊化系統：在此使用直徑達 750 毫米的剛玉砂輪。“這個例子清楚地說明了我們?nèi)绾纬掷m(xù)不斷地對機床和可用模塊進行具體調整，以適應不同的部件條件。因此，這項技術為客戶提供了最佳的配置：一個用于外部加工的大型剛玉砂輪和一個用于凹槽加工的小型 CBN 砂輪，這些40 砂輪安裝在兩個分別帶獨立修整系統的獨立滑臺上。這確保了質量和節拍時間的要求得到最佳滿足”，Hegener 博士解釋說。

埃馬克開發完整的生產線對于汽車行業生產規劃者來說，另一項關鍵因素是埃馬克的整體性方案。埃馬克掌握了硬加工和軟加工的全部所需工藝，并且在建構整體化生產解決方案方面擁有豐富的經驗。例如，傳動軸在EMAG VTC系列的立式車削中心進行預加工，并在HG系列磨床完成精加工。。在相關的生產線自動化方面，埃馬克完全滿足客戶的需求。“HG 208 已經上市 15 年了。所以客戶可以從非常成熟的工藝技術中獲益，另外，我們將不斷地進行智能化擴展，以覆蓋其他更多應用領域”，Hegener 博士50 總結說。因此，HG 208 也成功地運用于曲軸和凸輪軸的外圓磨削工序。而通過這方案，空心軸的內外平行加工也成為可能——可中間直接驅動的 HG208 正是為此而設計。此外：電動汽車上中央驅動軸的磨削加工也得益于定制配置。正是在這樣的背景下，埃馬克的磨削專家們看到了 HG 208 和相關生產線不斷增長的市場商機。

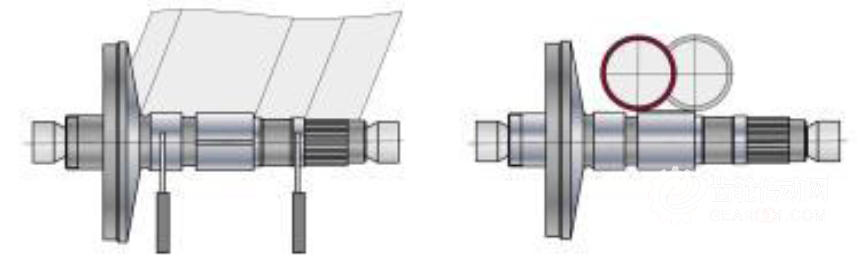

這個例子清楚地說明了 HG 機床如何根據不同的部件條件進行調整。左圖中是一個用于外部加工的大型剛玉砂輪，右圖是一個用于凹槽加工的小型 CBN 砂輪，安裝在兩個分別帶獨立修整系統的獨立滑臺上。
