大胆免费视频_欧美另类人妖_快播av在线_91欧洲亚洲中日韩在线观看_亚?成人一区在线?看_亚洲免费视频免在线观看


齒輪工業領域服務平臺,行業技術的領航者;
把齒輪傳動之脈搏,譜信息時代之新篇!
當前位置: 首頁 » 技術中心 » 最新技術資訊

爐壓對齒輪離子滲氮的影響

發布時間:2024-07-11 | 來源:金屬熱處理 | 作者:李雙喜等
   摘要:向離子滲氮爐內通入氨氣和氬氣,保持氨氣流量為 0. 5 L / min,通過改變氬氣流量來控制爐壓(氬氣流量分別為 0、0. 45、0. 60、0. 85 L / min) ,研究爐壓對小模數齒輪滲氮層均勻性和滲氮層組織的影響。結果表明,離子滲氮層均勻性隨著氬氣通入量的增加而增加;在540 ℃ × 8 h 離子滲氮工藝下,當爐壓低于180 Pa 時,輪齒齒根處無法滲氮;當爐壓高于330 Pa 時,爐內由于輝光厚度太薄,打弧幾率增加,爐溫均勻性變差。隨著氬氣通入量的增加,化合物層厚度減少,并在一定程度上提高滲氮速率,而對滲層疏松和脈狀氮化物級別無明顯影響。

  離子滲氮是利用稀薄氣體(滲劑)在強電場的作用下,將含氮氣體滲劑電離成氮離子,氮離子在電場的作用下高速向工件表面運動,通過濺射沉積作用在工件表面形成一定厚度的滲氮層。與其他滲氮方式相比,離子滲氮由于滲速快、滲層相成分易控制、節能環保等優勢,被廣泛應用到齒輪的表面改性上。但也由于輝光存在一定厚度,在深孔或窄縫中無法提供產生輝光厚度的空間,導致滲氮困難甚至無法滲氮;另外,在一定尺寸的小孔與窄縫處易產生輝光疊加,造成工件加熱溫度不均勻,從而使滲層厚度和硬度不均勻,以致出現熱處理不合格。

  齒輪是傳遞動力的關鍵部件,在傳遞動力過程中承受摩擦、沖擊、剪切等應力,因此要求齒面具有高的耐磨、抗咬合等性能。齒輪常見的失效形式是齒面出現麻點、接觸疲勞破壞及滲層剝落、齒根處斷裂等,其中以沿齒根斷裂危害性最大。中碳合金鋼齒輪經調質后進行滲氮處理,可使齒面硬度提高到 500 ~ 1200 HV,有效提高齒面的耐磨性和抗咬合性能。同時,滲氮層在表面形成壓應力,提高齒根處疲勞強度,使得齒輪壽命大大延長。

  由于齒輪的特殊形狀和輝光離子滲氮的特性,如果滲氮工藝參數控制不當,在近齒根處易出現滲層深度不夠,甚至無滲氮現象,導致齒根處強化效果達不到要求。目前,針對這種情況熱處理廠均都沒有很好的應對措施,只知道齒輪離子滲氮應采用較大爐壓,以減小輝光厚度,使得齒輪根部能充分滲氮,但對應模數大小與工況的齒輪適用多高爐壓,還沒有資料參考。為了提高檢測效率和降低檢測成本,絕大多數熱處理廠家采用簡單的圓形或方形試樣檢測齒輪離子滲氮的滲氮質量,這時往往會出現試樣滲氮檢測合格而齒輪不合格現象。即使個別廠家隨工件配置同形狀和狀態的齒形試樣,當試樣檢測不合格時也只是調整工藝進行補滲,多次滲氮又會導致變形量大幅增加,降低齒輪精度,同時嚴重浪費能源和延長工期。本研究選擇模數 4 mm 的小齒輪對其在不同爐壓下進行離子滲氮試驗,以供生產參考。

  一、試驗材料與方法

  試驗材料為齒輪最常用 42CrMo 鋼,化學成分(質量分數,% )為 0. 39 ~ 0. 42C、0. 16 ~ 0. 24Mo、0. 75 ~ 1. 0Mn、0. 15 ~ 0. 34Si、0. 9 ~ 1. 02Cr,余量 Fe。調質工藝為 850 ℃ × 1 h 油淬 + 560 ℃ × 3 h 回火,調質硬度 為 280 ~ 300 HBW。從齒輪本體上取樣,取樣齒輪具體參數見表 1。

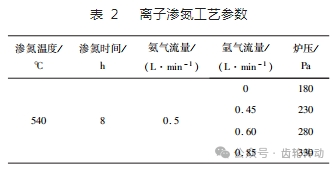

  試驗設備采用某研究所生產的單熱源脈沖式離子滲氮爐,爐壓為 180、230、280 和 330 Pa。滲氮過程為抽真空→打弧→通氬氣升溫→到溫后通氨氣,通入量為 0.5 L / min,調整氬氣通入量達到設定爐壓進行滲氮,具體工藝見表 2。


  根據 GB / T 11354—2005《鋼鐵零件滲氮層深度測定和金相組織檢驗》采用硬度法對試樣齒頂、節圓、齒根處滲氮層深度進行測量,測量位置見圖 1。用小負荷顯微硬度計從表面 0.1mm 處向心部每隔 0.05mm 測試一個硬度值(加載載荷砝碼為 300g,加載時間為 15s),見圖 2,以比基體高 50 HV 的位置作為滲層深度。用金相顯微鏡對滲層組織進行判定。


  二、試驗結果

  滲氮層深度

  齒輪節圓處是受摩擦力最大的地方,該處滲層硬度越高、滲層越深其耐磨性能越好。當齒輪在傳遞動力過程中,由于齒根處受到循環應力作用,所以在齒根處易出現疲勞斷裂。齒輪滲氮會在表面形成壓應力,滲層越深,壓應力越大;表面壓應力越大,越有利于疲勞性能的改善。所以評判一個齒輪的滲氮質量,需對齒輪節圓和齒根的滲氮層硬度、深度和組織進行測量和評級。

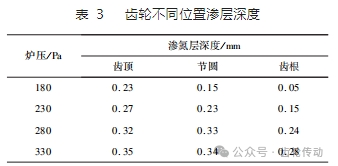

  滲層深度測試結果見表 3。由表 3 可以看出,當爐內壓強為 180 Pa 時,從齒頂到節圓處滲層深度從 0.23 mm減小到 0.15 mm,在節圓偏下(偏齒根處)滲層深度即接近于零。保持氨氣流量不變,向爐內通入氬氣,當爐壓增加到 230 Pa,齒頂滲層深度稍有增加,節圓處滲層深度達到 0.23 mm,此時齒根處滲層深度為 0.15 mm,與節圓、齒頂的滲層深度相比,仍有較大差距。保持氨氣通入量不變,繼續增加氬氣通入量,使爐壓升高到 280 Pa,此時齒頂、節圓和齒根滲層深度分別達到 0.32、0.33 和 0.24 mm,滲層深度從齒頂到齒根處全部增加,雖然齒頂到齒根的滲層深度仍存在梯度,但滲層的均勻性得到較大改善。繼續增加氬氣通入量,使爐壓升高到 330 Pa,此時齒頂、節圓、齒根滲層深度分別達到 0.35、0.34 和 0.28 mm,滲層深度和均勻性進一步得到改善。但此時由于輝光厚度較薄,爐內放置的輔助卡具間的小縫偶爾出現打弧現象。


  滲氮層硬度梯度

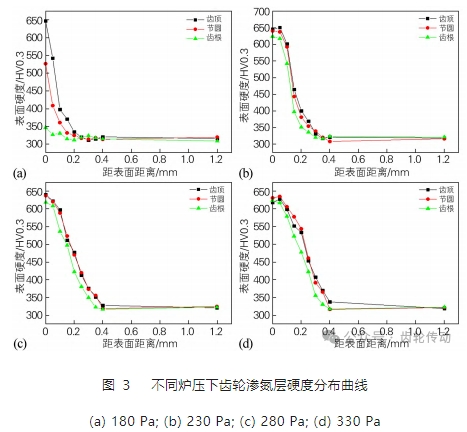

  硬度梯度是衡量滲層質量的重要指標之一。當表面硬度相同時,硬度梯度越平緩,越有利于滲層性能的提高。圖 3 為不同爐壓下齒頂、節圓、齒根處滲氮層硬度分布曲線。從圖 3(a)中可以看到,當爐壓為 180 Pa 時,齒頂表面硬度為 648 HV0. 3,為正常的滲氮硬度。而在節圓處表面硬度僅為 527 HV0.3,距表面 0.1 mm 處,硬度僅有 409 HV0.3 左右,表面硬度太低和滲層深度太薄將導致齒輪在使用過程中出現開裂、脫落等現象,嚴重影響滲氮層的耐磨性能。在齒根距表面0.1 mm處硬度和基體硬度無明顯差別。由此可見,模數 4 mm 的齒輪在 180 Pa 爐壓下輪齒滲層非常不均勻。


  圖 3(b) 為爐壓 230 Pa 時輪齒的滲氮情況,可以看出,齒頂和節圓表面硬度分別為 647 HV0.3 和 638 HV0.3 ,距表面0.1 mm 處硬度可以達到651 HV0.3 和 633 HV0.3,同位置節圓處比齒頂處稍低,但齒根距表面 0.1 mm 處只有 545 HV0.3,與齒頂與節圓處仍有較大差距。圖3(c)為爐壓 280 Pa 時輪齒的滲氮情況,可以看到,齒頂和節圓距表面 0.1 mm 處硬度均可以達到 625 HV0.3 左右,而齒根同位置達到了 610 HV0.3 左右,整個輪齒的滲層深度較均勻,也大大降低了齒根處的硬度梯度。圖 3(d)為爐壓 330 Pa 時輪齒的滲氮情況,可以看到,齒頂和節圓距表面 0.1 mm 處硬度均可以達到 630 HV0.3 左右,而齒根同位置達到了 620 HV0.3 左右,整個輪齒的滲層深度非常均勻。

  顯微組織

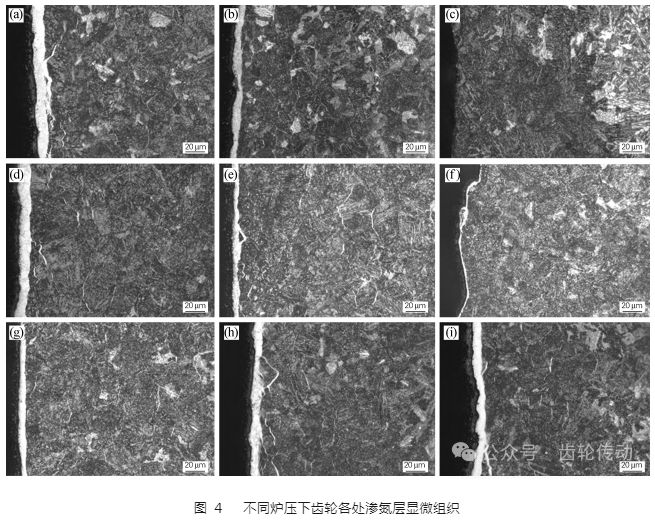

  滲氮層是由化合物層(白亮層)與擴散層組成,化合物層硬且脆,耐腐蝕性最強。滲氮層中化合物層與擴散層的厚度、表面疏松、擴散層中脈狀氮化物的級別都是直接決定滲氮層性能關鍵因素,需通過對滲氮層的顯微組織進行檢驗,對疏松與脈狀氮化物進行評級。圖 4 為輪齒不同部位在不同滲氮條件下齒輪的顯微組織。


  圖 4(a~c)為爐壓為 230 Pa 時,輪齒各處的滲氮層顯微組織。可以看到,在齒頂處有較厚的白亮層,約 10 μm,在節圓處白亮層大幅度減少至 5 μm 左右,而在齒根處幾乎看不到任何白亮層。齒頂、節圓處的化合物層中疏松級別皆為 1 級;而在齒頂處出現了約為 2 級的脈狀氮化物,節圓處和齒根處脈狀氮化物皆為 1 級。

  圖 4(d~f)為爐壓為 280 Pa 時,輪齒各處的滲氮層顯微組織。可以看到,在齒頂處的白亮層約 10 μm,在節圓處白亮層厚度和 230 Pa 時相比,沒有明顯變化,而在齒根處出現了為 2 ~ 3 μm 的白亮層。齒頂、節圓、齒根處的化合物層中疏松級別皆為 1 級;而在齒頂和節圓處皆出現了約為 2 級的脈狀氮化物,齒根處脈狀氮化物為 1 級。

  圖 4(g~i)為爐壓為 330 Pa 時,輪齒各處的滲氮層顯微組織。可以看到,在齒頂處的白亮層和 230 Pa 和 280 Pa 時相比,稍有減薄,約為 7 μm,在節圓和齒根處白亮層厚度和 230 Pa 和 280 Pa 時相比,明顯增加,約為 8 μm。齒頂、節圓、齒根處的化合物層中疏松級別皆為 1 級;在齒頂和節圓處脈狀氮化物約為 2 級,且在齒根處也出現了微量的脈狀氮化物。

  化合物層硬且脆,具有較高的耐蝕性能和較低的摩擦因數,較厚的化合物層可有效提高滲氮層的耐蝕性能、耐磨性和抗膠合性能,卻對抗疲勞性能不利;所以對模數為 4 mm 的齒輪離子滲氮時,可選擇適當的工藝,保證節圓處的化合物層厚度,而減小齒根處的化合物層厚度。

  三、結果分析

  離子滲氮由于滲速快、相成分可控和環保節能等一系列優點,被大量用于改善齒輪表面耐磨性、抗咬合及抗疲勞等性能上。但由于其滲層淺、硬度梯度較陡,一般用于模數 4 mm 以下齒輪的表面改性上。而齒輪模數越小,齒槽的寬度越小,特別是節圓到齒根部分,形成的縫隙越窄。

  離子滲氮產生的輝光具有一定厚度 d(2 ~ 8 mm),當窄縫或小孔尺寸小于 2d 時,無法為正常產生輝光提供足夠的空間,故無法正常滲氮,也就無法得到工況所需的滲氮層厚度和組織。輝光厚度和離子滲氮爐內的壓強成反比:爐壓越高,輝光厚度越薄。

  模數 4 mm 的齒輪在節圓處兩齒之間的寬度約為 5 mm,而爐壓為 180 Pa 時,輝光厚度約為 4 mm,此時兩相鄰輪齒之間的距離從節圓至齒根部都將無法給輝光提供足夠空間,致使滲氮無法正常進行,距離越小滲氮越困難,所以本文試驗齒輪從節圓到齒根部,滲層逐漸減少。

  保持向離子滲氮爐內通入的氨氣量不變,向爐內通入氬氣,致使爐內壓強增加,輝光厚度變薄,在更小的空間內能進行正常滲氮,所以從齒頂到齒根滲氮層深度差逐漸減小。本文中當爐壓為 230 Pa 時,模數為 4 mm 的小齒輪試樣齒根部滲層深度已是節圓處的 65% 左右;當爐壓升高到 280 Pa 時,齒根部滲層深度升至節圓處的 73% 左右;當爐壓升高到 330 Pa 時,齒根部滲層深度升至節圓處的 82% 左右。

  氬離子相比于氫離子和氮離子,具有較強的轟擊強度。根據濺射沉積理論可知,首先,轟擊強度越強,從試樣(工件)表面轟擊出的鐵和合金離子越多,在試樣表面產生合金氮化物越多,強化了濺射沉積作用,導致試樣表面氮勢升高,增加了擴散動力;其次,轟擊強度越強,作用在試樣表面上的力越大,產生晶體缺陷越多,越有利于氮元素擴散。最后,根據文獻的研究成果,經過氬氣 4 h 離子濺射激活處理,再經 550 ℃ × 6 h 離子滲氮處理后,表面 γ′相從 55% 降低到 45% ,表面 α 相從 25% 增加到 42% ,ε 相從 20% 降低到 13% ,可見離子濺射激活處理的試樣,滲氮時表面化合物層中 α 相數量增加,ε 相減少,形成以 γ′相為主和夾雜著 α 相的化合物層,有利于次表層氮的擴散,加速了擴散層的形成。

  據此,解釋了本文隨著氬氣通入量的增加,化合物層的厚度微量減薄的原因。所以在離子滲氮氣氛中加入適量的氬氣,不僅有利于加快滲氮速率,同時可以減少化合物層厚度。在本試驗中,隨著氬氣通入量的增加滲速逐漸增加,但爐壓增加到 330 Pa 時,由于輝光厚度此時約 2 mm,致使爐內卡具之間的部分縫隙產生輝光疊加,局部出現溫度超高的情況。在實際生產中,由于裝爐量更大,情況更復雜,當輝光太薄時,許多窄縫、小孔容易產生輝光疊加,造成局部溫度超高或者打弧現象,使得產品報廢,所以使用 330 Pa 爐壓進行離子滲氮時需謹慎。

  四、結論

  1)對齒輪進行離子滲氮時要嚴格控制爐內壓強,壓強越大,輪齒滲氮層越均勻。

  2)齒輪離子滲氮過程中保持氨氣通入量不變的同時加入適量的氬氣,可以有效減小輝光厚度。

  3)對模數4 mm 的齒輪經540 ℃ × 8 h 離子滲氮,其滲層均勻性隨著氬氣通入量的增加逐漸改善。當爐壓低于 180 Pa 時,齒根處無法滲氮;當爐壓高于 280 Pa 時,爐內由于輝光厚度太薄,打弧幾率增加,爐溫均勻性變差。

  4)在氨氣中通入氬氣可增加離子轟擊效果,減少化合物層厚度和在一定程度上提高滲氮速率,但爐壓對滲層疏松和脈狀氮化物級別無明顯影響。

  參考文獻略.

[ 技術中心搜索 ]  [ ]  [ 告訴好友 ]  [ 打印本文 ]  [ 關閉窗口 ]  [ 返回頂部 ]
主站蜘蛛池模板: 91久久综合_dvd无码av高清毛片在线看_国产少妇国语对白污_国产午夜亚洲精品理论片色戒_国产精品欧美久久久久一区二区_艳母在线1-6_av在线播放观看_成年轻人网站色直接看 | 欧洲免费在线观看视频_日韩欧美亚洲中文乱码_免费看日本zzzwww色_欧美性做爰毛片_日韩一级二级三级_一区二区三区欧美在线观看_国产精品亚洲无码在线_99爱这里只有精品 | 一级片在线观看_国产在线播放你懂的_最新国产精品无码_国产对白videos麻豆高潮_激情久久一区二区三区_精品久久中文_wc草草影院_超碰77 99热国内精品_www.久久爱.com_a级在线播放_日本久久综合视频_一本一本久久aa精品综合_亚洲性爰_日本另类αv欧美另类aⅴ_国产九九精品 | 夜夜穞天天穞狠狠穞AV美女按摩_亚洲高清视频免费_国产片在线看_永久高清免费av网址_大尺度做爰视频在线观看_国产精品一级大片_免费无码黄十八禁网站在线观看_55av亚洲 | 美女总裁的贴身保镖短剧_在线日韩在线_1区2区在线_永久免费高清av_seseavlu视频在线_另类国产_国产一区美女视频_老司机精品福利视频 | 一级黄片毛片免费看_色又黄又爽18禁免费网站现观看_一区二区三区四区五区精品_视频一区在线视频_欧美一级黄色录像片_亚洲黄色片视频_国产免费av大片在线观看_麻豆精品免费 | 深夜网站在线观看_xxxx中文字幕_91丨九色丨海角社区_亚洲AV日韩AV永久无码色欲_www.久久精品_精品少妇人妻AV免费久久洗澡_91成品人影院_最近2019免费中文字幕8 | 亚洲AV无码专区国产乱码京东传媒_色一情一乱一乱一区91Av_av免费在线观看网址_中文字幕精品—区二区_AAA级黄色视频_日本视频一二三区_强行糟蹋人妻HD中文_精品一区2区三区 | 久久久久久久久久久久久国产精品_日韩国产三区_色日本视频_欧美日韩亚洲不卡_最新国模无码国产在线视频_亚洲人成网站18禁止无码_亚洲激情免费视频_久久精品呦女 四虎免费观看_日韩在线91_国产观看99_91婷婷射_亚洲精选中文字幕_色yeye高清在线视频_亚洲日韩成人无码不卡_一区二区三区日韩视频 | 麻豆激情视频在线_久久人人爽人人爽人人片亞洲_亚洲一级国产_一区二区高清在线观看_国产精品永久免费自在线观看_亚洲国产精品一区二区www_日韩免费无码人妻波多野_欧美性猛交xxxx乱大交3喷潮 | 免费在线观看国产精品_www在线_www..com黄色_91福利社在线_97热视频在线观看99_欧美在线天堂_粗大的内捧猛烈进出欧美_91综合中文字幕乱偷在线 | 久久伦理片_成人网视频在线观看_免费特级黄毛片_亚洲综合中文字幕一区二区_精品综合无码视频久久久_欧美日韩网站在线观看_小辣椒福利视频精品导航_成人黄色一级 | 日韩成人在线网_精品国产自线午夜福利_午夜免费啪在线观看视频_开心成人激情_ab免费在线观看_美女黄网站18禁免费看胸罩_午夜成年人_大地资源网中文在线观看免费版高清 | 日本乱码一区二区_成人精品视频免费在线观看_在线观看日本亚洲一区_日韩欧美MV在线观看免费_久久久亚洲国产美女国产盗摄_www.日本黄_老少配XX丰满老熟妇_欧美奶涨边摸边做爰视频 | 四虎黄色网_铠甲勇士第一部免费_亚洲色成人WWW永久在线观看_男女做爰猛烈吃奶啪啪喷水网站_久久精品午夜福利_91手机在线观看_成人日日夜夜_中国av在线播放 | 日韩去日本高清在线_在线观看视频一区二区_激情91_成人免费亚洲_黄片毛片一级_毛片免费看的_91社区在线_91中文在线观看 | 日本天堂在线观看视频_农村妇女一级片_亚洲精品国久久99热_国产精品久久久一区二区三区_无码国产精成人午夜视频_国产日韩新片无码一区_日韩毛片精品_超碰探花 | 国产小视频网址_奇米影视四色狠狠888俺去啦_欧美在线一二三四_91短视频官网_av播播_少妇一级淫片aaaaaaaaa_手机看片毛片日韩免费观看_日本不卡在线一区二区三区视频 | 亚洲高清精品视频_欧美9页_国产a∨精品一区二区三区不卡_2019亚洲午夜无码天堂_伊人久久综在合线亚洲2019_www.夜夜撸_久久精品国产精品亚洲综合_日本不卡无码二区三区 | 亚洲第一淫片_色网站免费视频_亚洲欧美aⅴ..._a黄色片网站_少妇被躁爽到高潮无码人狍大战_青青青视频免费_在线看片免费人成视频大全_亚洲人成色7777在线观看不卡 | 夜夜躁狠狠躁日日躁_中文字幕久无码免费久久_欧美日韩免费看_国产va在线_欧美影片两对夫妇交换_亚洲热视频_午夜成人影片_免费观看黄色 | 狠狠狠狠狠狠狠综合_日韩综合精品_好吊色欧美一区二区三区视频_青青草www_欧美精品久久久久久久免费软件_红杏成av人影院在线观看_AV亚洲中文字幕精品无码_久久精品6 | 中文人字幕第三页_无码纯肉视频在线观看_99re国产在线播放_日本欧美高清全视频_日韩七区_亚洲第一最快AV网站_中日韩欧美风情视频_欧美成人一区二 | 久久亚洲中文字幕不卡一二区_日日操综合_一区二区精品区_欧美一级片在线免费观看_亚洲毛片不卡AV在线播放一区_谍战剧《惊弦》在线观看免费高清_亚州中文无码aⅤ在线_国产午夜福利精品集在线观看 | 亚洲国产2021精品无码_欧美成人精品一级_97无码免费人妻超级碰碰夜夜_无码日韩做暖暖大全免费_欧美交换配乱吟粗大在线观看_日韩精品无码免费专区网站_日p免费视频_激情久久99 | 在线免费观看黄色片_四虎必出精品_久久夜色精品国产噜噜噜亚洲AV_97久久精品人妻人人搡人人玩_aaa视频_精品成人免费一区二区在线播放_第一福利初水视频导航_日韩中文字幕二区 | 中日韩产精品1卡二卡三卡_成人精品一区日本无码网_成都同性男男gayxxxx_丁香五月成人_亚洲草片_一区二区三区国产好的精_久草香蕉在线视频_国产性生活大片 | 亚洲性色av日韩在线观看_国产成人精品无码片区在线观看_国产精品操女人_av官网在线播放_国产内射露脸在线观看_久久2018_日韩97_国产精品毛片久久久久久久av | 日本老逼_欧美丰满熟妇乱XXXXX网站_性少妇中国内射XXXX狠干_国产婷婷成人久久av免费高清_九一在线观看_一级做a爰性色毛片免费视频_国产在线免费_亚洲女人网 | 国产在线伊人_亚洲一页_人妻丰满被色诱中文字幕_久久久亚洲欧洲日产国码αv_日韩丰满少妇无吗视频激情内射_亚洲午夜色情天天久久_黄色一级无码毛片高清视频_久久精品日产第一区二区三区使用方法 | 国产美足白丝榨精在线观看SM_久久国产精品香蕉绿巨人_国产精品久久久久久久久久免费看_无码国产精成人午夜视频一区二区_免费人成网站在线观看不卡_一区两区小视频_国产精品精品国产一区二区_被CAO的奶水直喷高H | 成人中文视频_日本最新免费视_潮喷大喷水系列无码精品视频_18禁在线无遮挡免费观看网站_成人亚洲片_亚洲一级淫片_女性高爱潮AAAA级视频_亚洲日韩欧洲乱码av夜夜摸 | 国产免费黄色片_久久午夜免费视频_麻豆影视在线免费观看_成人三级做爰av_久久精品中文闷骚内射_美女视频黄的免费_人妻无码一区二区三区_亚洲特黄毛片 | 国产精品伦一区二区三区妓女_caoporn人人_性一交一乱一色一欲_免费在线看黄_国产乱妇乱子视频_日韩男女在线_韩日三级视频_www.色小妹.com | 免费mmmxxx日本96_欧美黑人粗大xxxxbbbb_深夜福利老司机_8050午夜一级毛片免费看_91精品国产麻豆国产自产在线_色琪琪综合男人的天堂aⅴ视频_风流老太婆大BBWBBWHD视频_丰满少妇乱a片无码 | 免费mmmxxx日本96_欧美黑人粗大xxxxbbbb_深夜福利老司机_8050午夜一级毛片免费看_91精品国产麻豆国产自产在线_色琪琪综合男人的天堂aⅴ视频_风流老太婆大BBWBBWHD视频_丰满少妇乱a片无码 | 成人免费无码大片A毛片软件_学园默示录在线看_九一国产精品视频_狠狠狠狼鲁亚洲综合网_91亚洲精品久久久蜜桃_免费无码又爽又刺激高潮软件_欧美疯狂性受XXXXX另类_日韩少妇乱码一区二区三区免费 | 在线免费播放av_日本妇人成熟免费_一级做a爰片久久毛片唾_老司机精品无码免费视频_h视频在线免费观看_天天拍天天插_亚洲一级片av_中文二区 | 久久国产专区_亚洲午夜私人影院在线观看_日韩免费激情视频_国产a毛片_www久久com_久久精品国产亚洲AV水果派_久久精品国产亚洲AV忘忧草18_九草在线观看 | 日韩在线视频播放_国产九色_国产一精品一AV一免费爽爽_亚洲蜜臀av国产aⅴ综合小说_h在线播放_天天操精品视频_91精品精品_免费观看国产精品 | 精品国品一二三产品区别在线观看_伊人色影院_狼友AV永久网站在线观看_91精品视频在线看_国产做爰视频_国产伦精品一区二区三区视频孕妇_gogogo高清在线播放免费观看_成人aaaa |
